图 1 水力天文钟
在钟的背面，右边有一根与墙几乎一样高的管型水箱，其在制作时分成4节，并在安装时逐节安装上去，水箱中的水可以支持整个水钟运作一昼夜，并且在其顶端有一个铜制的中空浮筒，其在水箱中可以漂浮，浮筒上连接有绳索，绳子通过滑轮连接到一个大的绕线轮上，与此轮同轴的另一个轮上也绕有绳索，用于牵引其上方的时间指示机构和报时机构，第二个轮上的绳索与轮上方的滑车相连，并且第二个轮子在制作时被去除了一半的面积，用于与前方的12个玻璃圆片对应指示昼夜情况；小滑车前面伸出一根半月的形状，用于在正面指示时间；其在滑车上还有一根立柱，用于在指示时间的同时进行报时，在滑车的另一边也有一个配重以用于平衡。在滑车的上方的12个分区中都分别一上一下分成两个层次：上层是一个由两扇小门组成的门框，门框的上面挂有一块有人像的木板，并且板是被一个小钉子挂在上面的，可以轻轻一推就会从钉子上滑落；在板上有一根绳子连接到上方。此处插入一个介绍：在刚才提及的的12个分区的上方有一个由一整块木头制成的特制木槽，其被刻上了24个独立的斜槽，并且每一个斜槽的最前端还有一个洞，那些斜槽两两排列，两个一组，共有12组；每一个斜槽中都会有一个铜球，用于最后从猎鹰口中掉出报时；并且在每一组斜槽的前端都会装有一个挡片，并且挡片的轴都装在同一边，在每一个挡片后都会伸出一根小棒，其末端有绳索与每一个其正下方的之前提及的人像板相连，用于释放铜球。并且，在装铜球的木槽与下方的12分区之间还有一个并列的两端高，中间低的木槽用以接住从上方释放出的铜球；并且在中间的孔下有两个分享两边的猎鹰的铜管（图2）。猎鹰用青铜铸成，并且做得尽可能的轻，其头背后有一个孔与刚才的铜管相连接，并且其口中有一节三通管，用于使其向前倾，并且猎鹰的脚上还有配种砝码，可以使其在前倾并吐出铜球后被拉回（图3）。回到12分区的结构中来：每个人像都被挂在高处，并且可以被滑车上的立杆推下，在人像牌上连接有绳索与上方的挡片相连，用以释放报时的铜球；每一个人像牌下方都有一个装有两扇门板的门框，门板是关闭的，并且，在每一个门框下方有一个小窗口，其上有一个翻板，上面的两面用不同的颜色标明了所代表的时刻。翻板用一个小机关固定住，并在时间到时翻下，变换板上的颜色。并且在第6、9、12时的人像牌上还挂有一个额外的配重物，用以对之后的机关进行触发。

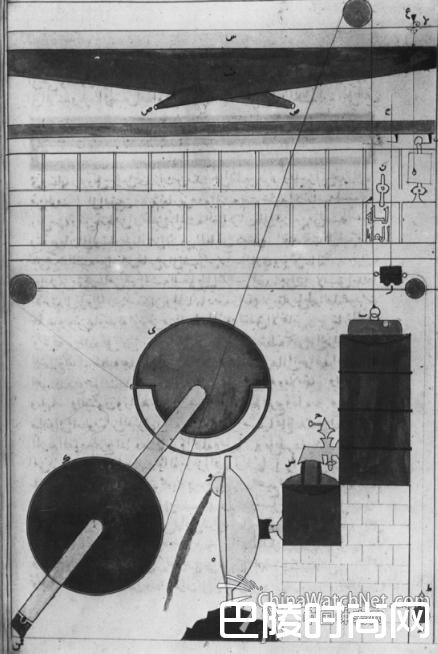

图 2 水力钟背面图

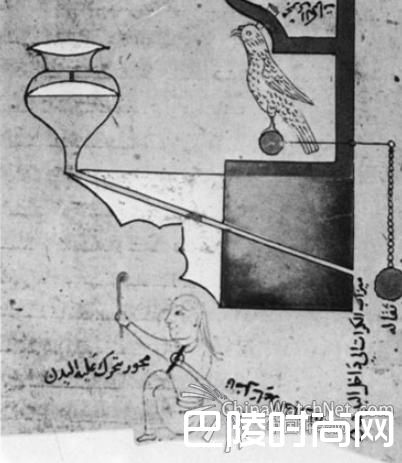

图 3 猎鹰构造
现在把目光下移，在柱状水箱的底端有一只水阀，形状与结构与当代的水龙头相似，并且在水阀的前面有一个节流阀，这是控制水流以调整整台水钟的运行速度的，其结构会在下文中详细介绍。在节流阀下方有一个圆形带边的水盘，水盘的下面有一根轴，使得整个水盘可以围绕轴来转动。并且，在水盘的前方装有一根导管，在导管的前面，有一个双头的分头，以把水分向引导；并且，在水管分头的下面还有一个隔成三个分区的水箱，在水箱的底部有一个长扁的水槽，每一个水箱中流出的水都会流到下面的水槽中，在水槽边上还有一根导管，可以把水引向下一段。在三个分隔的水箱的底部都一只锥状的水塞，每一个水塞上都有一根导线，而每一根导线都会穿过一个相应的导轮，连接到之前提及的挂在6时，9时和12时的人像牌后面挂的配重砝码上，并且每一根导线都穿过了导管上的固定的环中，这样一来，当第6时的配种砝码与人像牌一同落下时，它会将线扯紧，提起水箱中的水塞，同时，在导线被扯紧时，导线会将水管转到第二个水箱中，并开始对第二个水箱进行蓄水。每一个水箱在三小时中都会蓄满等量的水，并且在第9时时，第9时的人像牌上的配重砝码与人像牌同时落下，扯紧导线，拉起水塞，并将导管转向最后的一个分隔的水箱中；在此要重点提到的是：在最后一个水箱中，其水塞上的导线并没有连接到导管上，而是直接将导线连接到第12时的人像牌上的配重砝码上，因此，当最后一个配重砝码被推下时，双头导管并不会转动，而是水塞直接被拉起，将最后一个水箱中的水放入到下方的水槽中（图4）。
